Skruvdomkrafter och elektriska ställdon löser i grunden samma uppgift: de omvandlar en roterande rörelse till en linjär rörelse. Men bakom den likheten finns tydliga skillnader i konstruktion, kapacitet och hur de används. Vilken lösning som är bäst beror därför på applikationen.
Skruvdomkraften för stora laster och långa slag
Skruvdomkraften är en robust och beprövad lösning för linjära rörelser. Den används ofta när stora laster ska lyftas, sänkas eller positioneras med hög precision.
En viktig fördel är möjligheten att bygga system med flera lyftpunkter. Flera domkrafter kan synkroniseras mekaniskt med hjälp av mellanaxlar och en gemensam drivning, eller synkroniseras elektroniskt. Det gör det möjligt att exempelvis lyfta stora bord, plattformar eller maskindelar jämnt och kontrollerat.
”En skruvdomkraft är ofta ett bra val när det handlar om stora krafter, långa slag eller flera lyftpunkter. Det går dessutom att bygga upp ganska stora system med flera mekaniskt sammankopplade domkrafter”, säger Janne Kalenius, produktansvarig för skruvdomkrafter och växlar på Mekanex.

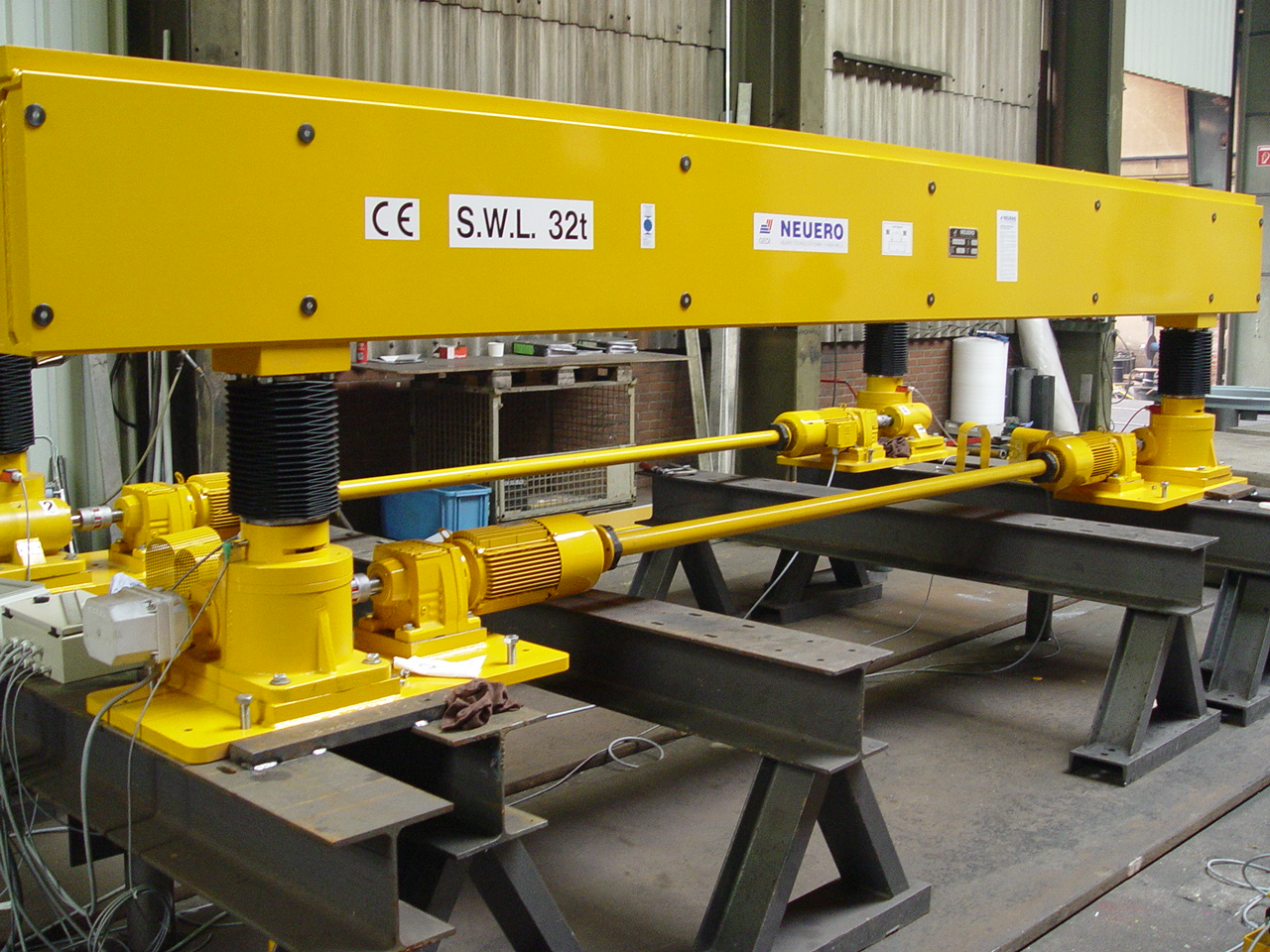

Flera skruvdomkrafter kan synkroniseras mekaniskt via mellanaxlar och en gemensam drivning.

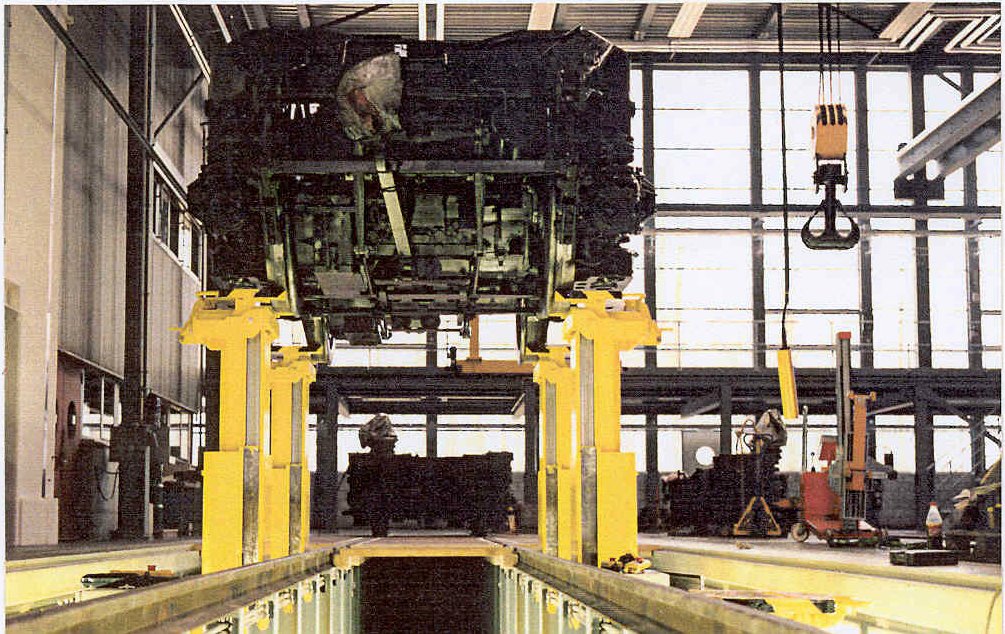

Skruvdomkrafter lämpar sig för tunga lyft och system med flera lyftpunkter.
Skruvdomkrafter kan också anpassas på många sätt. Val av skruv, utväxling, motor, slaglängd och infästning gör att lösningen kan dimensioneras för den aktuella applikationen.
Elektriska ställdon är kompakta och enkla att installera
Ett elektriskt ställdon bygger också på en skruvprincip, men motor, växel och skruvmekanism är integrerade i en komplett enhet. Det ger en kompakt lösning som är enkel att installera och styra.
Ställdon passar därför bra i applikationer där man vill ha en färdig elektrisk drivenhet och där utrymme, enkel installation och styrning är viktiga faktorer.
Flera ställdon kan också synkroniseras elektroniskt. Det gör det möjligt att använda dem i konstruktioner med flera lyftpunkter utan mekaniska axlar mellan enheterna.
Flera elektriska ställdon kan synkroniseras elektroniskt när flera lyftpunkter behöver arbeta tillsammans.
En annan skillnad gäller belastningen. För Eleros ställdon gäller de angivna tabellvärdena både i tryckande och dragande riktning. Normalt behöver man därför inte ta hänsyn till om kraften är dragande eller tryckande på samma sätt som för en domkraft.

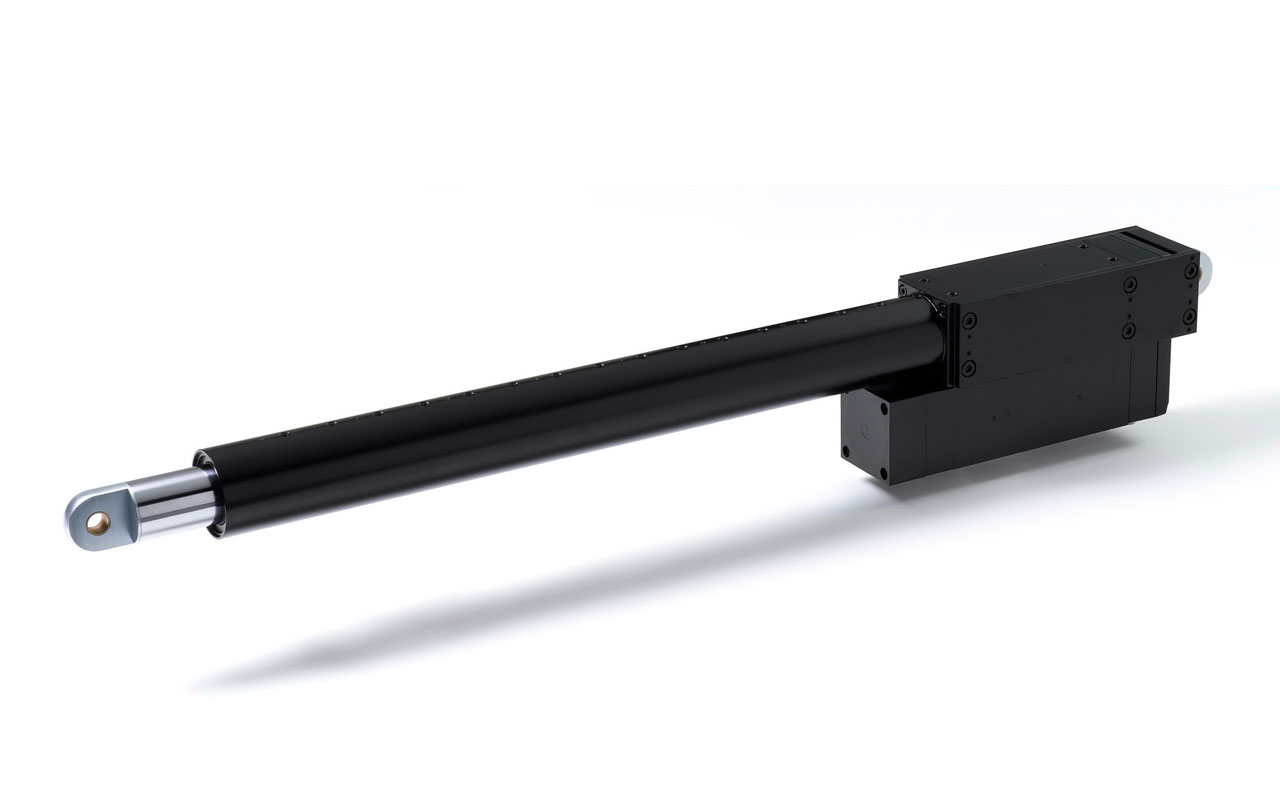

Elektriska ställdon är kompletta linjära drivenheter som är enkla att integrera och styra.
Domkraft eller ställdon? Några viktiga skillnader
| Skruvdomkraft | Elektriskt ställdon | |
|---|---|---|
| Kraft | Lämplig för stora laster | Från mindre till relativt stora laster beroende på modell |
| Slaglängd | Upp till ca 6 m som tumregel | Upp till ca 1 m som tumregel |
| Flera lyftpunkter | Kan synkroniseras mekaniskt eller elektroniskt | Kan synkroniseras elektroniskt |
| Installation | Byggs upp med motor, växel och eventuell transmission | Kompakt, integrerad drivenhet |
| Styrning | Kan anpassas efter systemet | Enkel att integrera i elektriska styrsystem |
| Tryckande last | Risk för knäckning måste beaktas | Eleros tabellvärden gäller både tryckande och dragande kraft |
| Anpassning | Stor frihet att konfigurera systemet | Färdig enhet med många valmöjligheter |
Konstruktionen påverkar valet
En viktig faktor vid dimensionering av en skruvdomkraft är om skruven belastas dragande eller tryckande.
Vid dragande belastning är skruven i princip endast utsatt för dragkraft. Vid tryckande belastning måste man däremot även ta hänsyn till risken för knäckning. En lång skruv kan klara en hög axial last men ändå bli instabil om den belastas i tryck. Därför påverkar både skruvens längd och hur den är infäst vilken last som kan tillåtas.
För Eleros ställdon gäller däremot de angivna tabellvärdena både i tryckande och dragande riktning. Där behöver man därför normalt inte ta hänsyn till om kraften är dragande eller tryckande på samma sätt som för en domkraft.
“Det är lätt att titta på enbart lyftkraften, men för en domkraft behöver man se på hela konstruktionen. Slaglängd, hastighet, infästning och om skruven arbetar tryckande eller dragande kan påverka vilken lösning som blir rätt”, säger Janne Kalenius.
Rätt lösning börjar med applikationen
Det finns alltså inget generellt svar på om en skruvdomkraft eller ett elektriskt ställdon är bäst. Två lösningar kan på papperet utföra samma rörelse men ha helt olika förutsättningar när de byggs in i en maskin.
Last, slaglängd, hastighet, antal lyftpunkter, tillgängligt utrymme, infästning, styrning och om lasten är tryckande eller dragande är några av de faktorer som behöver vägas samman.
På Mekanex hjälper vi till att dimensionera och välja lösning utifrån den aktuella applikationen.
Vill du ha hjälp att välja rätt lösning?
Kontakta oss gärna så hjälper vi dig att dimensionera och välja rätt lösning för din applikation.
