PDU2 2017-10-04T15:02:48+00:00

PDU2 har den nya patenterade hjultekonologin Herculane®. Med denna unika hjulteknik löper hjulen näst intill friktionsfritt, vilket ger en lång livslängd och låg ljudnivå. Bärplattan får ett stabilt stöd och ingen smörjning behövs.



Enheten är väl tätad och passar för krävande miljöer, då kuggrem och vagn löper inneslutna i profilen. PDU2 är enkel att installera och är kompakt med låg vikt. Ytterligare en enhet kan monteras på bärplattan och på så sätt kan man få ett kompakt X-Y system.



Förslagsvis kan en PSD80 (ledarskruvsdriven) användas i z-led för att få ett komplett X-Y-Z system.



Med motorflänsen medföljer axelkopplingen Typ K i storlek 25.



  • Kan förses med flera vagnar
  • Finns i korrosionsskyddat utförande
  • Enkel kuggremsjustering på kortsidan
  • Höger-, vänster-, eller dubbel drivaxel
  • För olika motor- och växelkombinationer
  • Lång livslängd utan smörjning
PDU2
Kontakt för mer info

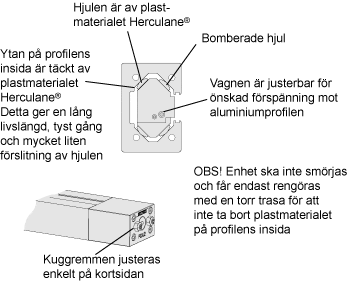

herculane_hjulteknik





  • Max hastighet: 6 m/s
  • Max drivkraft: 280 N
  • Max längd: 6 m

  • Max last L1: 500 N
  • Max last L2: 500 N
  • Max moment M: 14 Nm
  • Max moment Ms: 5 Nm
  • Max moment Mv: 14 Nm



last_bild
