Klokopplingar – flexibla, glappfria axelkopplingar
Klokopplingar är 3-delade, flexibla och helt glappfria axelkopplingar som passar i de flesta applikationer, som exempelvis motordrifter, pumpar och positioneringssystem. De dämpar effektivt vibrationer och momentstötar samt kompenserar för monteringsfel, vilket minskar slitaget och bidrar till en jämnare drift.
Kopplingarna är galvaniskt avskilda med ett kors i polymer – vanligtvis Adipren eller Buna-N – vilket också hjälper till att minimera uppriktningsfel. Trots sin kompakta design kan klokopplingarna överföra stora moment i förhållande till sin storlek.
Olika typer av klokopplingar
Mekanex erbjuder flera olika utföranden beroende på behov och belastning:
-
WKEG – Med kilspår och stoppskruv, lämplig för axlar med fasning eller kilspår.
-
WKEN – Med klämnav, särskilt lämplig för applikationer med reverserande drift.
-
Klämring – För riktigt stora belastningar.
I sortimentet finns även klokopplingar i rostfritt stål för mer krävande miljöer.
Att tänka på vid val av klokoppling
För att säkerställa rätt val av koppling bör följande faktorer beaktas:
-
Förekommer axiella eller radiella avvikelser?
-
Vilket moment och varvtal ska överföras?
-
Finns det tillräckligt utrymme för kopplingen?
Snabba leveranser från lager
Mekanex lagerhåller de vanligaste varianterna för att kunna erbjuda snabba leveranser. Se tabellen nedan för teknisk information och tillgängliga modeller.
För fler tips om val av axelkopplingar, se artikel
Material
Elastomerkors: 98° Shore A (röd), tål permanent temp. På -28 till +90°C (max tillfällig -38 till +120°C)
Kopplingshalvor: Aluminium storlek 5–38
Stål storlek 42–65
Kilspår: SMS 2305 (lagerstandard)
Egenskaper hos klokopplingar
- Glappfria
- Vibrationsdämpande
- Kompenserar axiella, radiella och vinkelavvikelser
- Finns i rostfritt

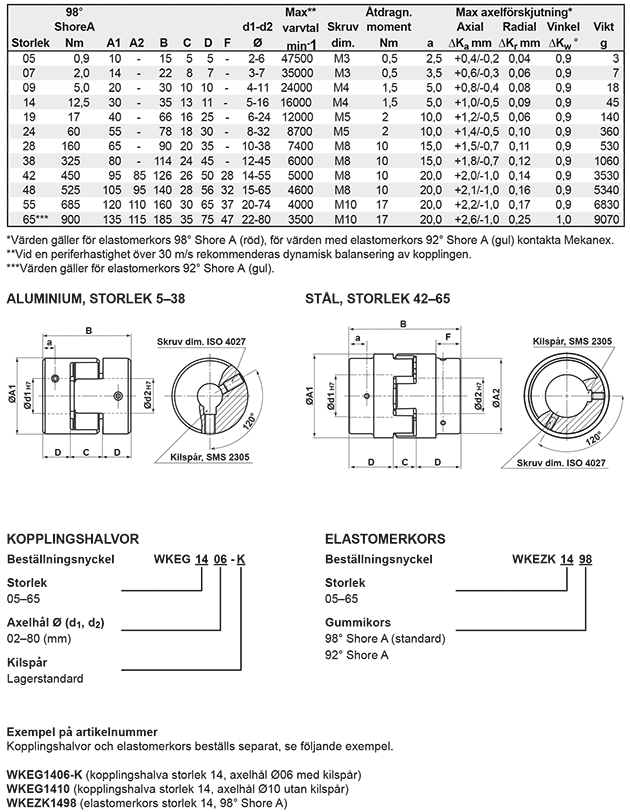

Klokoppling typ WKEG – stoppskruv

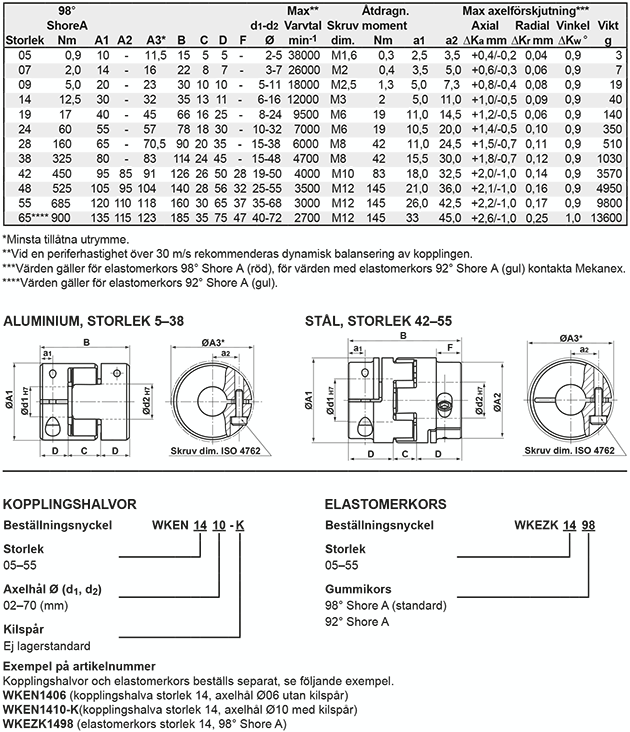

Klokoppling typ WKEN – klämnav
