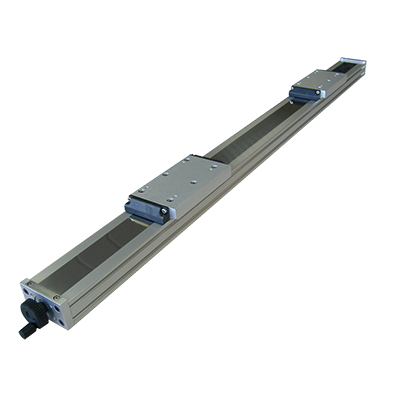

PSD är en kapslad linjärenhet som passar fleraxliga system och framförer allt för Z-axel system. Enheten kombinerar den patenterade hjultekniken Herculane®med kulskruvsdrift i precisionsklass 7. Den integrerade kulskruven och styrningen innesluts av en robust aluminiumprofil. En rostfri förslutningsremsa mellan vagnen och profilen förhindrar smuts att tränga in i enheten.



Hjultekniken Herculane® ger en jämn och friktionsfri rörelse, samt en underhållsfri drift under hela enhetens livslängd. Kulskruv och mutter smörjer man enkelt genom ett smörjhål på kortsidan. Vagnsplattan kan lätt monteras av för t.ex. bearbetning eller vridas 180°.



Med olika tillbehör kan enheten optimeras för att passa flera typer av applikationer. PSD kan kombineras med fri drivaxel, snäckväxelmotor eller helt kundanpassad. Enheten levereras förjusterad och smord.

PSD
Kontakt för mer info



PSD80

  • Max hastighet: 1 m/s
  • Max drivkraft: 300 N
  • Max längd: 2,85 m



  • Max Last L1: 500 N
  • Max Last L2: 500 N
  • Max moment M: 14 Nm
  • Max moment Ms: 7,5 Nm
  • Max moment Mv: 14 Nm

PSD120

  • Max hastighet: 1,6 m/s
  • Max drivkraft: 7600 N
  • Max längd: 1,5 m



  • Max Last L1: 700 N
  • Max Last L2: 700 N
  • Max moment M: 33 Nm
  • Max moment Ms: 30 Nm
  • Max moment Mv: 30 Nm



psd_laster



Leverantörskataloger

PSD 80

Klicka på knappen nedan för att öppna CAD-biblioteket i ett nytt fönster.



Öppna CAD-bibliotek





PSD 120

Klicka på knappen nedan för att öppna CAD-biblioteket i ett nytt fönster.



Öppna CAD-bibliotek
