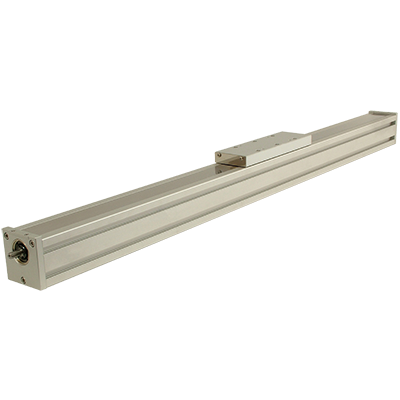

SDM är en enhet som är kulskruvsdriven och kulskenstyrd, enheten klarar därför både stora laster och höga drivkrafter. Enheten har ett rostfritt band och en magnetremsa längs med balken som ger en hög täthet. SDM finns i två storlekar och kan beställas med följande stigningar i skruven; 5, 10 eller 16 mm för SDM20-80 och 5 eller 20 mm för SDM30-100.



Till riktigt stora laster finns en lösning med extra lång vagn och för de mer känsliga applikationerna finns en renrumsversion. Vi hjälper gärna till med dimensionering och att ta fram en lämplig motorväxel för just din applikation.

SDM
Kontakt för mer info



psd120_last



SDM 20-80



Standard vagn

  • Max hastighet: 0,8 m/s
  • Nom. drivkraft: 7800 N
  • Nom. last L1: 21200 N
  • Nom. last L2: 21200 N
  • Nom. moment M: 175 Nm
  • Nom. moment Ms: 189 Nm
  • Nom. moment Mv: 175 Nm
  • Max längd: 2,8 m

Lång vagn

  • Max hastighet: 0,8 m/s
  • Nom. drivkraft: 7800 N
  • Nom. last L1: 33920 N
  • Nom. last L2: 33920 N
  • Nom. moment M: 1611 Nm
  • Nom. moment Ms: 302 Nm
  • Nom. moment Mv: 1611 Nm
  • Max längd: 2,8 m

SDM 30-100



Standard vagn

  • Max hastighet: 1,0 m/s
  • Nom. drivkraft: 11300 N
  • Nom. last L1: 52100 N
  • Nom. last L2: 52100 N
  • Nom. moment M: 755 Nm
  • Nom. moment Ms: 639 Nm
  • Nom. moment Mv: 755 Nm
  • Max längd: 2,8 m

Lång vagn

  • Max hastighet: 1,0 m/s
  • Nom. drivkraft: 11300 N
  • Nom. last L1: 68800 N
  • Nom. last L2: 68800 N
  • Nom. moment M: 4215 Nm
  • Nom. moment Ms: 848 Nm
  • Nom. moment Mv: 4214 Nm
  • Max längd: 2,8 m

Leverantörskataloger

Klicka på knappen nedan för att öppna CAD-biblioteket i ett nytt fönster.

Öppna CAD-bibliotek
