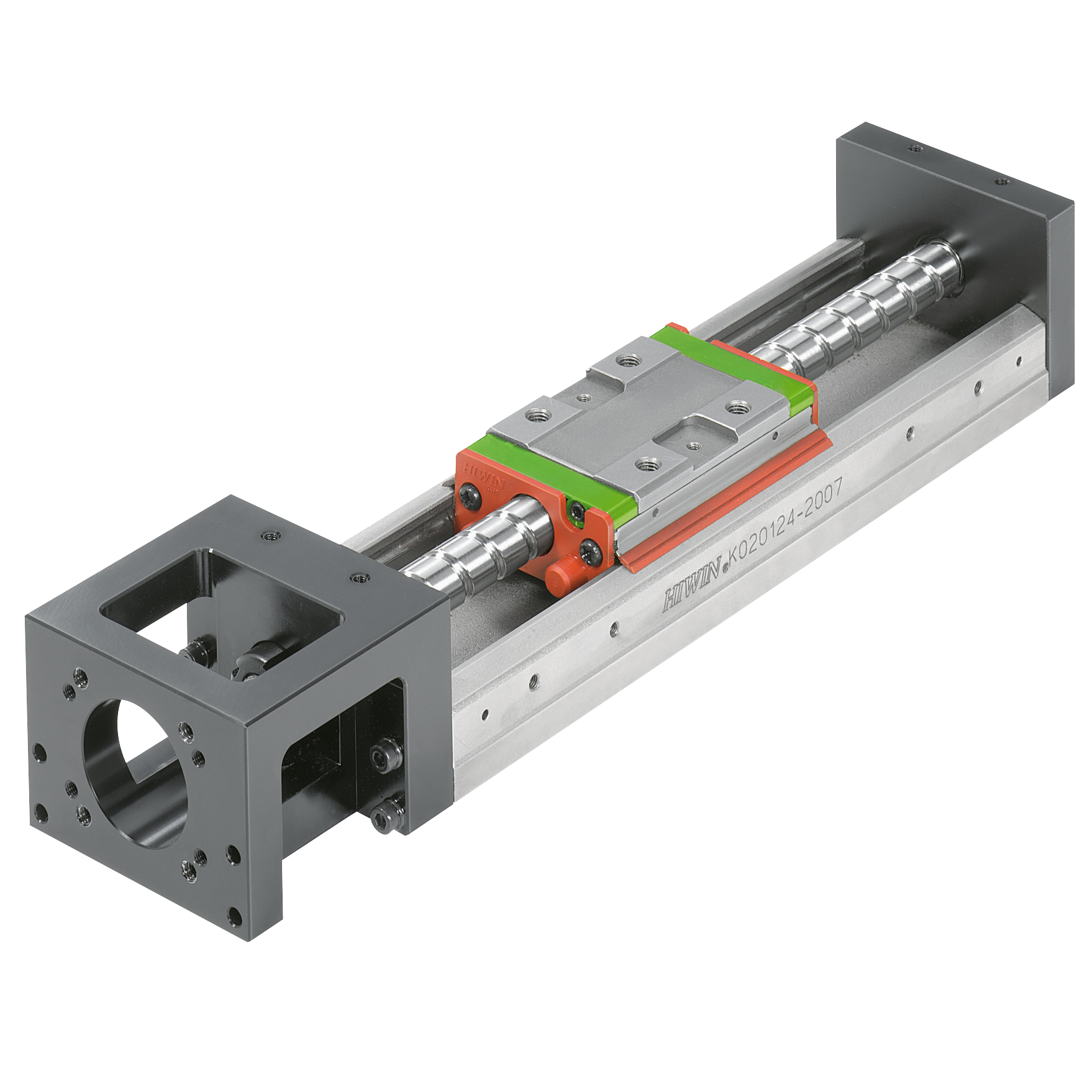

KK-stage 2017-10-04T15:44:25+00:00

En kulskruvsdriven linjärenhet som är lättmonterad, har låg vikt och hög vridstyvhet. Linjärskenan är U-formad och kan användas som en integrerad del i konstruktionen. Växel eller motor monteras direkt på linjärenheten. Passar till positioneringsuppgifter och i trånga utrymmen, då den har kompakt konstruktion och låg vikt.



  • Max dynamisk last 7144 N
  • Startmoment 1.2 – 25 Ncm
  • Repeter noggrannhet från ± 0,003 mm
  • Axiellt spel från 0,02 mm till max 0,05 mm
  • Parallellitet från 0,01 mm till max 0,04 mm
  • Finns i 6 storlekar; 40, 50, 60, 86, 100 och 130
KK-Stage
Kontakt för mer info



  • Max hastighet: 1,5 m/s
  • Max drivkraft: 7144 N
  • Max längd: 1,4 m

  • Max last L1: 39 200 N
  • Max last L2: – N
  • Max moment M: 4763 Nm
  • Max moment Ms: 4410 Nm
  • Max moment Mv: 4763 Nm
